آموزش کار با اپتوکوپلر


بسم الله الرحمن الرحیم

سلام امیدوارم حالتون خوب باشه در این قسمت میخوام طرز استفاده از اپتوکوپلر رو بگم.

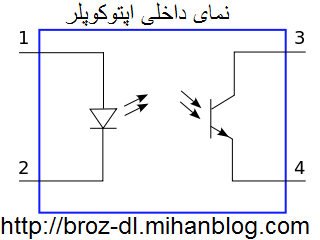

نمای داخلی اپتوکوپلر



واسه دیدن بقیه مقاله به ادامه مطلب برید


اپتوکوپلر چیست؟قطعه ای است که با نور ایزوله سازی می کند.در داخل اپتوکوپلر یک دیود نورانی وجود دارد و در طرف دیگر آن یک فتوترانزیستور.

زمانی که ولتاژ به دیود نوری اعمال شود از خود نور تولید کرده و فتوترانزیستور روشن می شود.

یکی از کاربرد های این قطعه ایزوله کردن ورودی و خروجی های میکرو کنترلر ها می باشد.

در شکل زیر چگونگی متصل نمودن ان در مدار رسم شده است:



درمدار تا زمانی که کلید سمت چپ را فشار ندهیم ال ای دی روشن نخواهد شد.

"نکته مهم: دقت کنید که در چنین مدارات  گراند های سمت راست وچپ هیچ گاه به هم دیگر متصل نمی شوند"

در مدار زیر طریقه ایزوله سازی یک ورودی از خروجی رسم شده است:



قسمت چپ مدار ورودی و قسمت راست مدار خروجی می باشد.به جای کلید و باتری می توان خروجی میکرو کنترلر را وصل نمود.

در این مدار برای راه اندازی یک رله یک ترانزیستور قرار دادیم چون که اپتوکوپلر توان راه اندزای رله را ندارد.

"توجه:همه اپتوکوپلر ها یک جور نیستن هراپتوکوپلری که توان راه اندازی رله را داشته باشد نیازی به ترانزیستور نیست"

مقاومت 10 کیلو برای این قرار داده شده تا ترانزیستور کامل خاموش شود.دیود 1n4007 هم رای حذف ولتاژ برگشتی از بوبین رله می باشد.

سوالی بود در خدمتم امیدوارم به درد خورده باشه

موفق باشید در پناه حق
